云南超高分子材料逃生管道

 洛阳塑雅新材生产的逃生管道是由超高分子聚乙烯材料生产,产品重量轻、拆装和搬运方便;管道韧性好、抗冲击强度高,管道环刚度高、耐压性好、不易变形,能常期反复使用。交通部门对超高分子聚乙隧道烯逃生管道在隧道施工应急救援通道进行了论证。 管道结构尺寸符合人体工程学原理, 通过对超高分子量聚乙烯逃生管道和钢管进行抗冲击性对比试验,验证了超高分子量聚乙烯逃生管道应用于隧道施工应急救援的可靠性。

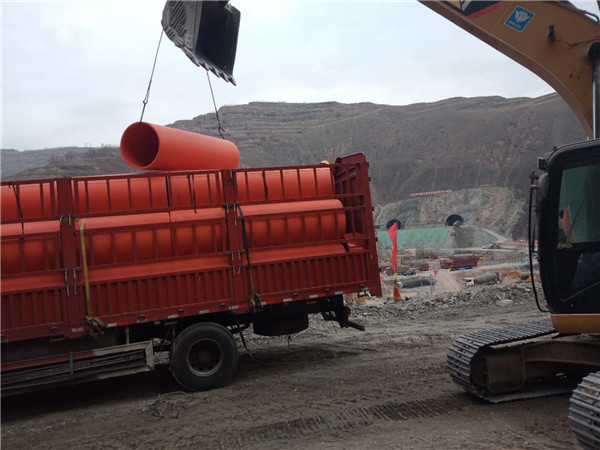

云南逃生管道

  云南超高分子材料逃生管道有优异的综合性能,主要有以下几点:

  1、重量轻、仅为钢管重量的1/3左右,拆装和搬运方便。

  2、管道韧性好、受到强外力冲击时瞬间变形,吸收大量冲击能量,然后迅速恢复原来形状,为隧道施工逃生应急救援提供了安全可靠的保障。

  3、管道环刚度高、耐压性好、不易变形,在公路隧道施工中发生坍塌时,承压能力和抗环境破坏能力远远超过一般管道。

  4、安装方便,隧道逃生管采用管箍连接拆装方便。

  5、可重复使用,由于逃生管道采用超高分子量聚乙烯材料,该材料具有很好的抗老化性能、脆化性能慢,所以其管道理论寿命在100年以上。

  超高分子逃生管道物理参数:

  逃生管道结构尺寸设计超高分子聚乙烯逃生管道物理参数:

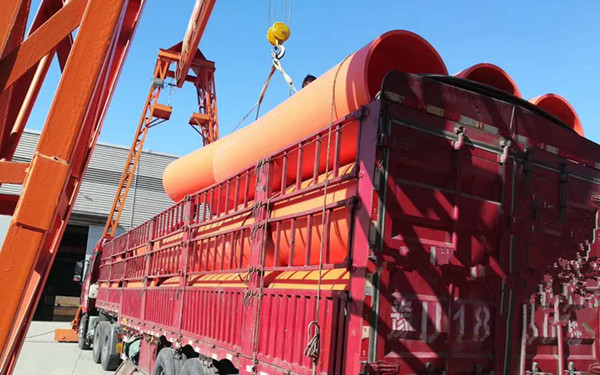

超高分子材料逃生管道





  逃生管道壁厚的设计:

  当壁厚较小时,变形值增大,可能不安全,当壁厚大时,尽管安全性增加,但管材重量也随之增加,致使成本上升,搬运困难。 因此,设计中取超高分子材料逃生管道壁厚为30mm是适宜的。

  逃生管道可靠性验证:

  试验目的:通过将尺寸规格相近的超高分子量聚乙烯逃生管道与钢管分别进行抗冲击试验,论证超高分子聚乙烯管应用于公路隧道坍塌逃生应急救援的可行性。

  试验材料:1、Q235螺旋缝埋弧焊钢管,规格为Φ620×10。 屈服强度σ1=215GPa,弹性模量弹性模量E1=210MPa;泊松比ν1=0.25。2、云南超高分子材料逃生管道,规格为Φ800×30 , 屈服强度σ1=3.7GPa,弹性模量E1=700MPa;泊松比ν1=0.42。

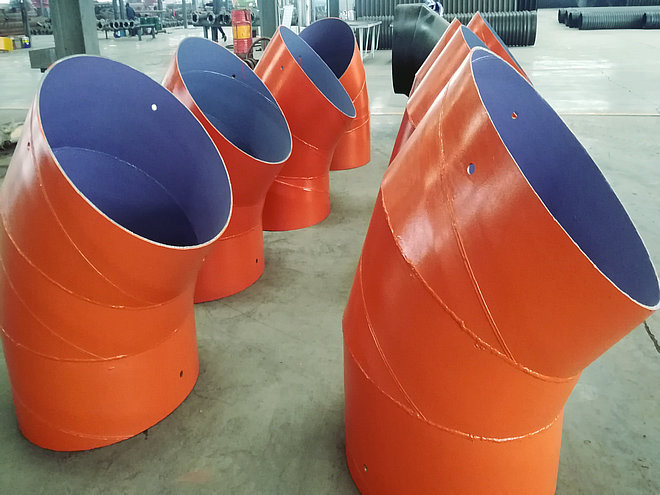

逃生管道弯头

  试验要求及方法 : 超高分子量聚乙烯逃生管道受到冲击后,石块被弹出,管道几乎没有受到损伤,耐冲击性能良好;钢管在受到冲击后,管道被砸扁。从结果中可以看出,云南超高分子材料逃生管道抗冲击性能,外力冲击。而且,其具有很好的韧性和吸收冲击能的性能,受到大石块冲击的过程中,能够吸收大部分的冲击能,减少对管道的破坏。钢管抗冲击性能不如隧道逃生管道,且其在受到石块砸击之后发生永久性形变,难以恢复。

  结论:采用超高分子量聚乙烯逃生管道对公路隧道施工应急救援通道进行了设计。 同时,超高分子量聚乙烯隧道逃生管道的结构尺寸符合人体工程学原理,结构 简单,拆装方便。通过对隧道逃生管道和钢管进行抗冲击性对比试验,验证了超高分子量聚乙烯隧道逃生管道应用于公路隧道施工应急救援的可靠性。

  超高分子逃生管道的安装与铺设:

  1、超高分子材料逃生管道可根据现场需要订制加工,搬运方便,连接简单、牢固、紧密可靠,且在地面做好临时固定措施,施工时管口可加临时封盖,并易于打开和封闭。

  2、高分子量聚乙烯逃生管道采用φ800mm的超高分子量聚乙烯管道,标准管节长度为3m,壁厚30mm,采用环型抱箍连接、钢制搭接锁扣连接、U型卡链扣连接、对夹式连接,每端连接10mm固定。为保证管道承受坍塌体的压力,对采用的材质管材,确保其承压能力和连接头的牢固,并经试验室具体试验后,方可用于隧道中。

超高分子逃生管

  3、设置的逃生管道应平整、内壁光滑、干燥、顺畅,不得作应急逃生以外用途。

  4、施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料,除整节管道外,应同时备足1米、2米、3米短节管道、转接接头。

  5、逃生管道设置起点为二衬端头处,距二衬端头距离不得大于5米,从衬砌工作面布置至距离开挖面20m以内的适当位置,管道沿着初期支护的一侧向掌子面铺设,管内预留工作绳,方便逃生、抢险、联络和传输各种物品,纵向连接可采用带螺栓孔抱箍连接,用螺栓把抱箍与两管道接头加固相连,防止坍塌时将逃生管道冲脱。

云南超高分子隧道逃生管道

  6、超高分子材料逃生管道道在二衬台车移动就位过程中,临时拆移时应逐节拆除,严禁一次拆除到位,以随时确保逃生管道的效用。

  7、云南超高分子材料逃生管道在经过掘进台阶时,应按顺延台阶布置,安装135°转接接头顺延,其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。

  8、设置的隧道烯逃生管道应平整、内壁光滑、干燥、顺畅,不得作应急逃生以外用途。
