2022隧道逃生管道设置规范要求

  一、超高分子隧道逃生管道适用范围

  1.本方案适用于公路及铁路和高铁隧道工程掘进施工,要求隧道施工时在Ⅳ、Ⅴ级及以上围岩地段必须预先设置逃生管道及安全救生管道,以确保隧道掘进过程中施工人员的人身安全;

  2.在隧道的掌子面开挖、喷锚、支护及仰拱部位的开挖、浇筑砼的过程中,均必须确保逃生管道的完好,救生管道设置到位,并随着掌子面的不断掘进而向前移动。

2018年隧道逃生管道设置图-逃生管道现实逃生图

  二、逃生管道材料及设置要求

  隧道逃生管道布设应该符合如下要求:

  1.逃生通道所用管材采用φ800mm的超高分子量聚乙烯,管节长度为3m,壁厚不小于30mm,管节间可采用抱箍,采用螺栓和螺母固定。为保证管道承受坍塌体的压力,对采用的材质管材,必须确保其连接头的牢固,并经试验室具体试验后,方可用于隧道中。

  2.施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料,除整节管道外,应同时备足1米、2米、3米短节管道、转接接头(135°)等。

  3.逃生管道须经加工方可使用,各单位可结合材质及现场实际情况分别进行加工,要求连接简单、牢固、紧密可靠,且在地面做好临时固定措施,施工时管口可加临时封盖,并易于打开和封闭。

  4.逃生通道设置位置如下图所示,管道采用φ800mm的超高分子隧道逃生管,设置起点为最新施作好的二衬端头处,距二衬端头距离不得大于5米,从衬砌工作面布置至距离开挖面10m以内的适当位置,管道沿着初期支护的一侧向掌子面铺设,管内预留工作绳,方便逃生、抢险、联络和传输各种物品。逃生管纵向连接可采用链条等措施,防止坍塌时将钢管冲脱。

  隧道逃生管道设置位置图

  逃生管道位置图

  5.逃生管道在二衬台车移动就位过程中,临时拆移时应逐节拆除,严禁一次拆除到位,以随时确保逃生管道的效用。

  6.逃生管作为紧急救生管道,应紧跟掌子面,末端距掌子面距离不得大于5m,且在管口附近配备醒目的工具箱,箱内存放应急电筒、活动扳手、锤子、钢钎等应急工具,便于遇紧急情况时打开逃生管法兰盘,开通救生管道,及时输送水和食物。

  7.逃生管道在经过掘进台阶时,应按顺延台阶布置,可安装135°转接接头顺延,其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。

  8.设置的逃生管道应平整、干燥、顺畅,不得作应急逃生以外用途。

  9.掌子面应同时放置应急食物箱和救护箱,应急食物箱须存放10人左右一天所须的方便面、饼干、矿泉水等食物;救护箱内备包扎纱布、消毒药水、常见外伤用药等。

  10.应急抢险救援时应利用预设的逃生管道和救生管道迅速与被困人员取得联系,当预设的逃生管道失效,应立即钻设救生管道进行联系和输送食物,钻进工艺采用跟管钻进,跟进套筒必须采用专用地质套管。

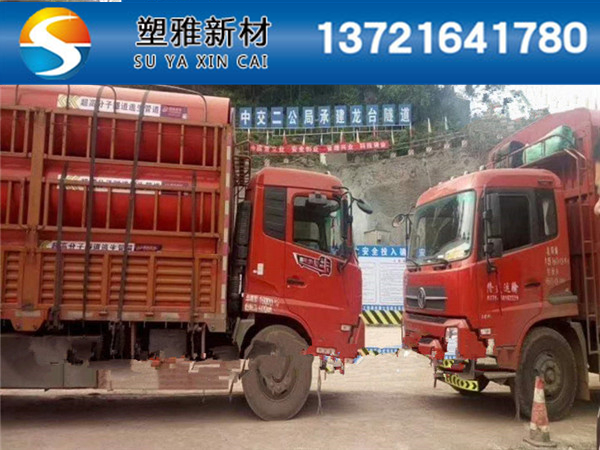

超高分子隧道逃生管道厂家发货隧道施工工程现场

  三、2018年相关规定逃生管道安全设置要求

  1.各级领导要高度重视逃生管道及救生管道设置的重要性,并把此项工作作为施工安全强制性要求,不折不扣的执行。

  2.各隧道掘进工作面严格按要求进行设置逃生管道、通风管道、高压水、应急食物箱、救护箱。

  3.加强安全教育培训,定期开展应急演练。

  4.施工期间注意保护逃生管道。
