DN800逃生管道

  DN800隧道逃生管道布设应该符合如下要求:

  1、逃生通道所用管材采用φ800mm的超高分子聚乙烯逃生管,管节长度为3m,壁厚不小于30mm,管节间可采用直径略大于逃生管道的套管连接,每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力,对采用的材质管材,必须确保其承压能力和连接头的牢固,并经试验室具体试验后,方可用于隧道中。

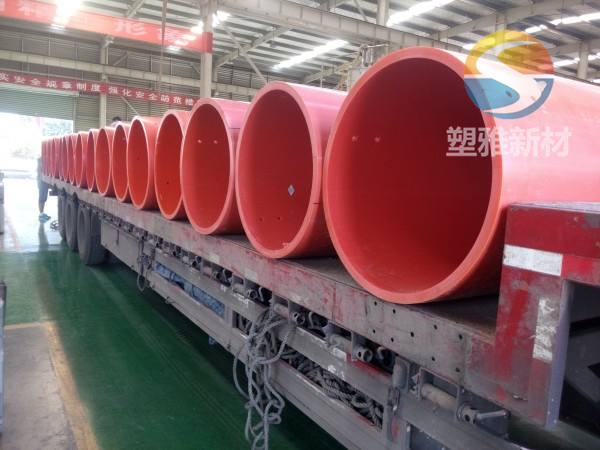

dn800逃生管-dn800逃生管逃生管道厂家

DN800隧道逃生管

  2、施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料,除整节管道外,应同时备足1米、2米、3米短节管道、转接接头(外135°)等。

DN800逃生管道弯头



 135°转接弯头连接图

  3、管道须经加工方可使用,各单位可结合材质及现场实际情况分别进行加工,要求连接简单、牢固、紧密可靠,且在地面做好临时固定措施,施工时管口可加临时封盖,并易于打开和封闭。 管道连接横断面如下图:

  4、逃生通道设置位置如下图所示,管道采用φ800mm的超高分子聚乙烯逃生管,设置起点为最新施作好的二衬端头处,距二衬端头距离不得大于5米,从衬砌工作面布置至距离开挖面20m以内的适当位置,管道沿着初期支护的一侧向掌子面铺设,管内预留工作绳,方便逃生、抢险、联络和传输各种物品。承插钢管纵向连接可采用链条等措施,防止坍塌时将钢管冲脱。

dn800逃生管道位置图

  dn800逃生管道位置图

  5、逃生管道在二衬台车移动就位过程中,临时拆移时应逐节拆除,严禁一次拆除到位,以随时确保逃生管道的效用。

  6、dn800逃生管作为紧急救生管道,应紧跟掌子面,末端距掌子面距离不得大于5m,且在管口附近配备醒目的工具箱,箱内存放应急电筒、活动扳手、锤子、钢钎等应急工具,便于遇紧急情况时打开逃生管法兰盘,开通救生管道,及时输送水和食物。

  7、逃生管道在经过掘进台阶时,应按顺延台阶布置,可安装135°转接接头顺延,其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。

  8、设置的dn800逃生管应平整、干燥、顺畅,不得作应急逃生以外用途。

  9、掌子面应同时放置应急食物箱和救护箱,应急食物箱须存放10人左右一天所须的方便面、饼干、矿泉水等食物;救护箱内备包扎纱布、消毒药水、常见外伤用药等。

  10、应急抢险救援时应利用预设的逃生管道和救生管道迅速与被困人员取得联系,当预设的逃生管道失效,应立即钻设救生管道进行联系和输送食物,钻进工艺采用跟管钻进,跟进套筒必须采用专用地质套管。
